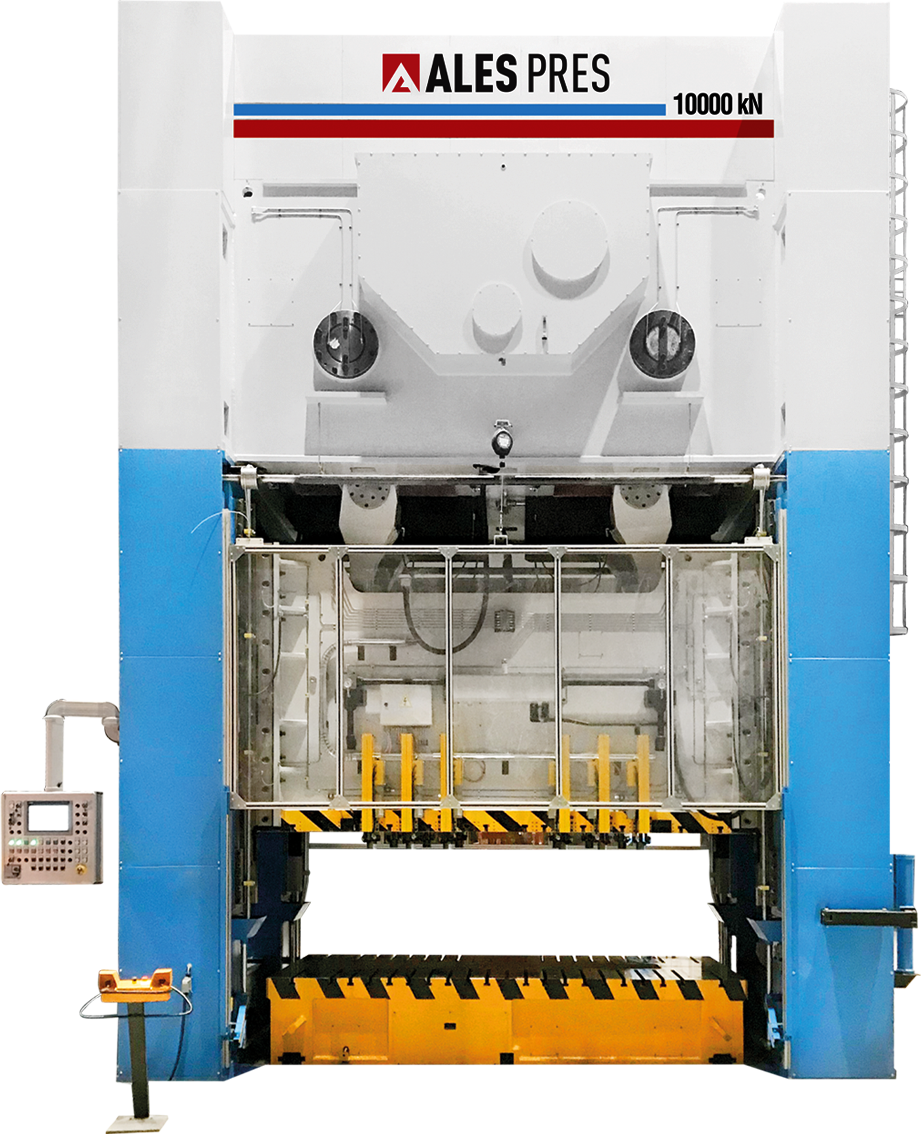

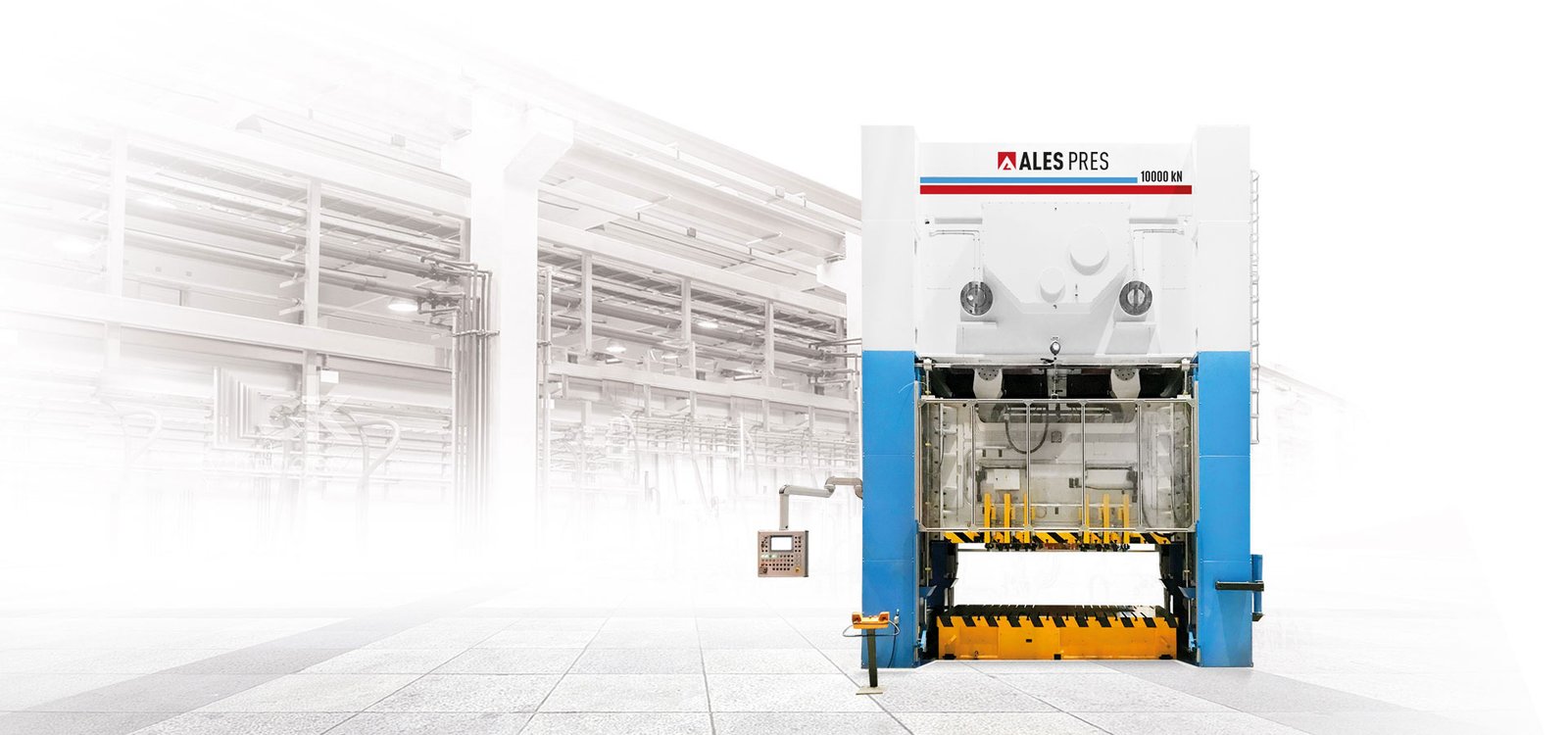

Link motion veya diğer adıyla link drive pres makineleri, eksantrik preslerin gelişmiş bir versiyonudur. Bu sistem, vuruşun alt ölü noktada yavaşlamasını sağlayarak hem hassasiyeti artırır hem de kalıp ömrünü uzatır.
ALES PRES olarak üretim kalitesini yükselten link motion pres çözümleri sunuyoruz.
Hız profili optimizasyonu:
Strok hareketinde standart mekanik preslere göre asimetrik hız dağılımı sağlar. Örneğin, 200 mm strokta:
Alt ölü noktada bekleme
Koç, alt ölü noktada yaklaşık 20–30 milisaniye daha uzun kalır. Bu, özellikle çekme ve hassas şekillendirme proseslerinde kritik avantaj sağlar.
Kalıp ve takım ömrü:
Yüksek şok ve ani darbe yükleri azaltıldığından kalıp ömrü 2–3 kat artabilir.
Enerji verimliliği:
Kinetik enerji, optimize edilmiş hareketle daha verimli kullanılır. Gereksiz enerji kayıpları ve aşırı yükleme minimuma indirilir.
Üretim hassasiyeti:
Hassas toleranslı parçaların işlenmesinde, sac kalınlığı dağılımında ve yüzey kalitesinde üstünlük sağlar.

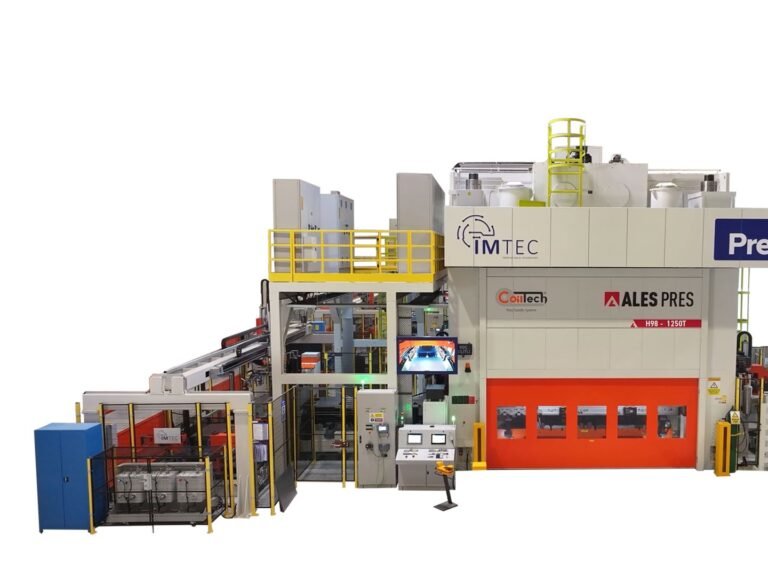

Link Drive Pres teknolojilerindeki tecrübemizi sektöre yön veren firmalarla buluşturmaya devam ediyoruz. Bu kapsamda, Türkiye’nin önde gelen beyaz eşya üreticilerinden…

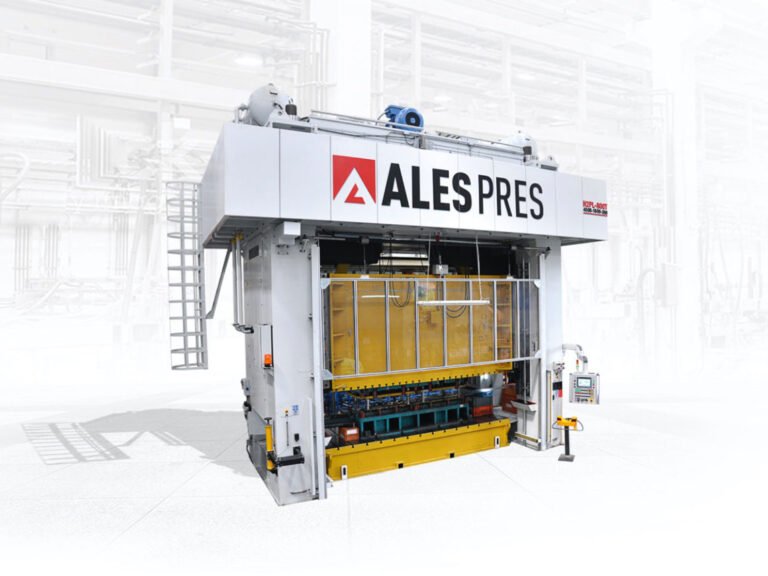

Link drive presler, özellikle yüksek hassasiyet, malzeme akış kontrolü ve kalıp ömrü öncelikli uygulamalarda devrim niteliğinde avantajlar sunan, gelişmiş mekanik…

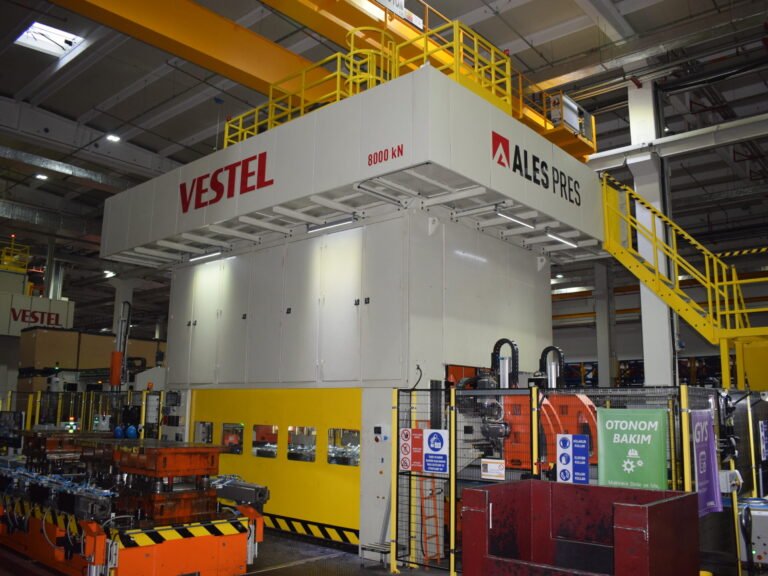

Beyaz eşya üretim hatları için özel tasarlanan bu yüksek tonajlı link drive pres, hem üretim kapasitesini artırmakta hem de kalıp…
| Özellik | Değer |
| Mekanizma | Link Dirve (Mekanik Bağlantı Çubuk Sistemi) |
| Tahrik | Mekanik Tahrik ‘’Eksantrik Mil veya Dişliden Eksantrik’’ |
| Kapasite | 100 Ton – 2.500 Ton aralığında kadar isteğe özel üretim |
| Kurs Boyu | 100 mm – 800mm aralığına kadar isteğe özel üretim |
| Vuruş Sayısı | 10 Spm -80 Spm aralığına kadar isteğe özel üretim |
| Baskı Nokta Sayısı | 1 / 2 / 4 Biyel kollu olarak pres tipine göre belirlenir |
| Tabla Ölçücü | 1.000 mm’den 6.500 mm’ye kadar isteğe özel üretim |
| İsteğe Bağlı Özellikler | Anti vibrasyon yayı, Hareketli koruma kapakları, Otomatik kalıp değişim sistemleri (QDCS) , Ses izolasyona kabini |
Link drive presler, özellikle yüksek hassasiyet, malzeme akış kontrolü ve kalıp ömrü öncelikli uygulamalarda devrim niteliğinde avantajlar sunan, gelişmiş mekanik eksantrik preslerdir. Gerek hareket optimizasyonu gerekse proses kalitesi açısından, modern sac şekillendirme endüstrisinin vazgeçilmez ekipmanları arasında yer alır.
Alt ölü noktaya belirli bir mesafe kala, aktarma organları vasıtası ile koçun doğrusal hızını azaltan mekanizmaya sahip pres türüdür.
Pres koçu alt ölü noktaya yaklaşır iken, koç hızı klasik eksantrik preslere göre daha yavaş olduğundan derin çekmeli parçalar için tercih edilmektedir.
Pres kurs boyuna ve yapılacak işin tipine göre belirlenir. 50-100mm aralığında bir değer olduğunu söylemek çokta yanlış olmaz.
Transfer uygulamalarında yüksek kurs boyutları nedeni ile en çok tercih edilen pres türüdür.
Aynı strok ve hız değerlerinde klasik preslere göre alt ölü noktada hızları düşük olduğundan kalıp ömrünü uzatır.
Tasarım aşamasında belirlenir. İmalat aşamasından sonra mümkün değildir.
Çünkü Link Drive sistemleri daha karmaşık mekanik tasarıma sahiptir. Bu da maliyeti ve performansı artırır.
Evet, özellikle yüzey kalitesi istenen parçalar ve simetrik olmayan hassas geometri gerektiren parçalarda yüksek avantaj sağlamaktadır.
Yapılabilir ama uygulanan bir yöntem değildir. Ani kuvvet isteyen kesme işlemleri için eksantrik presler daha çok tercih edilmektedir. Link Motion presler daha çok şekillendirme için kullanılmaktadır.
Hayır. Bu tamamen farklı bir tahrik sistemidir. Klasik presler Link Motion’a çevrilemez. Baştan özel tasarım gerekir.
